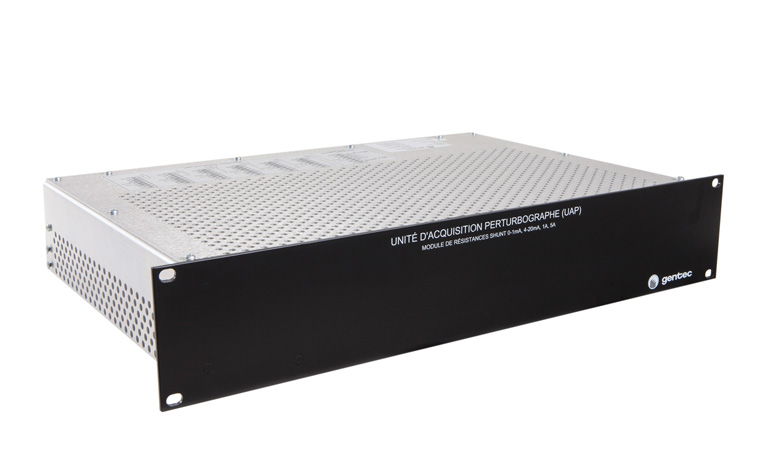

Module de résistances Shunt

Module de conversion de signaux provenant de diverses sources analogiques.

Le module de résistances shunts est utilisé pour interfacer les signaux provenant de diverses sources analogiques (transformateurs de tension, transformateurs de courant, boucles 4 à 20 mA, etc.) à des cartes d'acquisition CEAR3 du PES3. Ce module permet de raccorder les signaux analogiques aux entrées appropriées de la carte d'acquisition CEAR3 ainsi que d'insérer une résistance shunt appropriée pour les signaux de courant. Ce module s'installe dans un bâti conventionnel de 19 pouces.

Description du module 1UM (modèles MS16-1UM et MS32-1UM)

Les modules MS16-1UM et MS32-1UM sont configurables à 16 ou à 32 entrées et les signaux supportés sont :

  • Tension ± 200 V c.c.
  • Tension ± 20 V c.c.
  • Tension ± 2,5 V c.c.
  • Courant 0 à 1 mA c.c.
  • Courant 4 à 20 mA c.c.



Description du module 2UM (modèle MS16-2UM)

Le module MS16-2UM comporte 16 entrées et les types de signaux supportés pour chaque

entrée sont :

  • Tension ± 200 V c.c.
  • Tension ± 20 V c.c.
  • Tension ± 2,5 V c.c.
  • Courant 0 à 1 mA c.c.
  • Courant 4 à 20 mA c.c.
  • Courant 1 A c.a.
  • Courant 5 A c.a.



La sélection des types de signaux se fait par des cavaliers accessibles de l’extérieur et des

connexions différentes sur les borniers extérieurs au module. Chacune des entrées est isolée par rapport aux autres.
