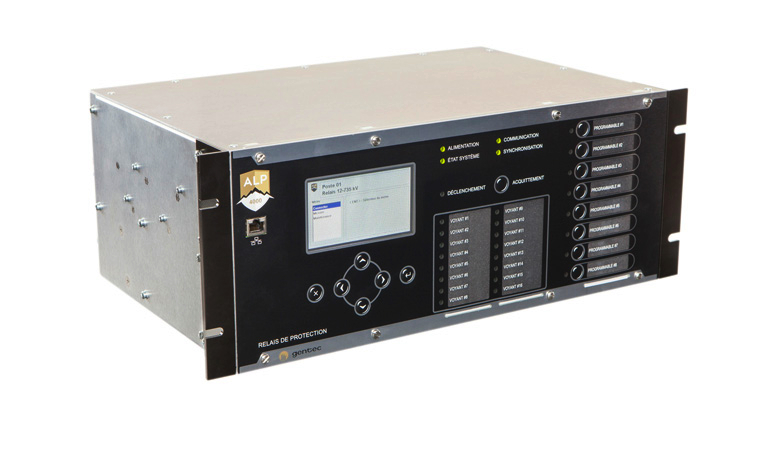

Relais anti-îlotage


La série ALP aide à se prémunir contre la formation d’ilots en combinant des réglages de surtension, sous-tension, surfréquence, sous-fréquence et pente de fréquence (ROCOF).

  • Détection des ilots et déclenchement des disjoncteurs associés
  • Communication DNP3 et IEC61850 GOOSE
  • Cybersécurité permettant de rencontrer les requis de NERC CIP

Configurations matérielles

  • ALP-2000 : Combinaison de douze (12) entrées de courant ou de tension, six (6) entrées numériques, quatre (4) sorties à relais, deux (2) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques



  • ALP-4000: Combinaison de vingt-quatre (24) entrées de courant ou de tension, seize (16) entrées numériques, seize (16) sorties à relais, huit (8) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

Principales caractéristiques et avantages:

  • Détection des impulsions de surtension (DCT)
  • Inclus les fonctions ANSI 27, 50, 50N, 51, 51N, 59, 67, 81, 81R et LOV
  • Logique programmable
  • Communication DNP3 et IEC61850 GOOSE
  • Cybersécurité permettant de rencontrer les requis de NERC CIP
  • Serveur WEB sécurisé pour le téléchargement sécuritaire et facile des réglages et des oscillogrammes, et la visualisation des mesures en temps réel
