Automatisation et protection


Automate programmable temps-réel et relais de protection adapté pour des applications variées où les entrées analogiques sont requises et les logiques de détection nécessitent un accès aux éléments de protection

  • Automatisation pour postes électriques
  • Logique programmable IEC 61131-3 incluant les langages:
      •  Texte Structuré (ST)
      • Sequential function chart (SFC)
      • Boites fonctionnelles (FBD)
      • Liste d’instructions (IL)
      • Ladder diagram (LD)
  • Page d’interface utilisateur dynamique disponible sur le serveur WEB
  • Supervision et contrôle des équipements de poste
  • Conversion des alarmes câblées en alarmes logicielles
  • Communication DNP3 et IEC61850 GOOSE
  • Cybersécurité permettant de rencontrer les requis de NERC CIP

Configurations matérielles

  • ALP-2000 : Combinaison de douze (12) entrées de courant ou de tension, six (6) entrées numériques, quatre (4) sorties à relais, deux (2) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

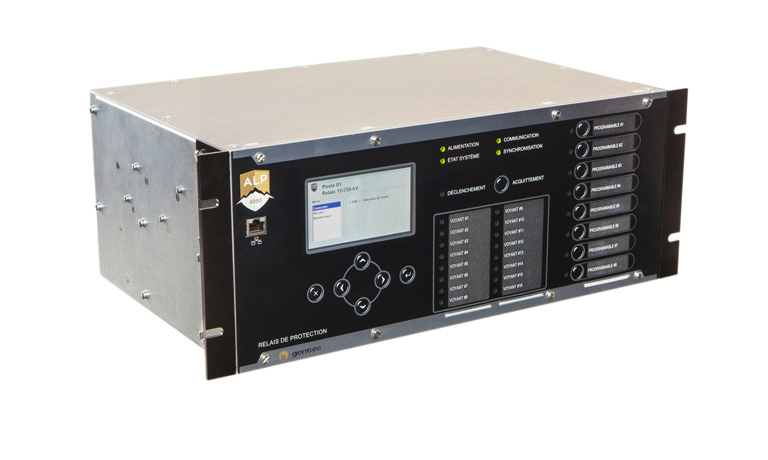

  • ALP-4000: Combinaison de vingt-quatre (24) entrées de courant ou de tension, seize (16) entrées numériques, seize (16) sorties à relais, huit (8) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

Principales caractéristiques et avantages:

  • Inclus les fonctions ANSI 24, 27, 50, 50N, 51, 51N, 59, 67, 81, 81R, 87T et LOV
  • Logique programmable IEC 61131-3
  • Communication DNP3 et IEC61850 GOOSE
  • Cybersécurité permettant de rencontrer les requis de NERC CIP
  • Serveur WEB sécurisé pour le téléchargement sécuritaire et facile des réglages et des oscillogrammes, et la visualisation des mesures en temps réel
