Relais de banque de condensateur

Vos banques de condensateur souffrent d'un des problème suivants?

  • Opération intempestive des éléments de protection menant à de l'indisponibilité
  • Longues recherches afin de déterminer si un problème est présent ou pas dans la banque
  • Coûts de maintenance élevés pour trouver et remplacer les unités de condensateur en faute

Ces problème sont souvent liés aux limites des éléments de protection différentielle de tension (87V), aussi connus sous le nom de protection de débalance. Ces déclenchements intempestifs sont suivis par un processus de maintenance difficile, où l'entièreté de la banque doit être vérifiée à la recherche d'unités de condensateurs défectueuses.

Améliorez la couverture de votre système de protection: complémentez vos éléments de protection différentielle de tension avec un élément de protection basé sur l'impédance (21C). Cette stratégie vous aidera à réduire les déclenchements intempestifs, améliorera vos capacités de surveillance de la santé de la banque et réduira vos efforts d'entretien. Cet élément a une meilleure sensitivité pour détecter les fautes et fournit une information précieuse pour mieux cibler l'entretien des banques de condensateurs.

US Patent No. 11,525,850

  • Applications pour les banques avec ou sans fusible, mis à la terre ou non
  • Meilleure localisation des unités en défaut, réduisant le temps de réparation
  • Meilleure disponibilité de la banque car la protection permet de différencier les fautes survenant dans une même branche, comparativement aux fautes réparties dans la banque
  • Protection immunisée contre les variations de la tension de bus
  • Immunisée contre les variations et les gradients de température dans la banque grâce à un algorithme avancé de compensation de température (brevet en instance)

Configurations matérielles

  • ALP-2000 : Combinaison de douze (12) entrées de courant ou de tension, six (6) entrées numériques, quatre (4) sorties à relais, deux (2) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

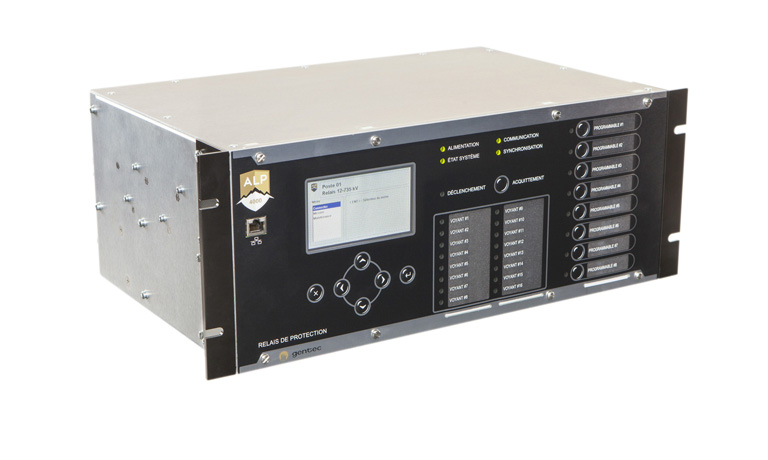

  • ALP-4000: Combinaison de vingt-quatre (24) entrées de courant ou de tension, seize (16) entrées numériques, seize (16) sorties à relais, huit (8) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

Principales caractéristiques et avantages:

  • Inclut les fonctions ANSI 21C, 24, 27, 50, 50N, 51, 51N, 59, 67, 81, 81R, 87T et PDT
  • Permet la protection de jusqu'à 18 branches individuelles de banque de condensateur
  • Plateforme basée sur les technologies les plus modernes avec une très grande puissance de traitement et de stockage.
  • Meilleure précision des lectures analogiques
  • Un des taux d’échantillonnage les plus haut de l’industrie permettant un enregistrement et une analyse plus précise des formes d’ondes lors de défauts
  • Un relais de protection sécuritaire, robuste et fiable, respectant les plus récentes normes de l’industrie.
  • Des fonctions de protection, de mesurage, d’automatisation et de surveillance intégrées dans un seul produit
  • Interfaces conviviales facilitant l’ingénierie, la configuration, la mise en route et l’opération.
  • Une solution flexible pour la détection et le traitement des phénomènes électriques non-conventionnels.
  • Serveur WEB sécurisé pour le téléchargement sécuritaire et facile des réglages et des oscillogrammes, et la visualisation des mesures en temps réel
  • Communication DNP3 par Ethernet optique
  • Support optionnel pour IEC 61850 (MMS et GOOSE)
  • Support optionnel pour un automate programmable (PLC) IEC 61131-3
