Relais de tension et détection des impulsions rapides de surtension

La série ALP détecte les impulsions rapides de surtension dommageables pour l’isolation des équipements de commutation ou de transformation. Ces phénomènes sont invisibles aux relais conventionnels puisque ceux-ci possèdent des filtres numériques ralentissant la détection.

  • Détecte les impulsions rapides de surtension ayant une durée aussi courte que 130us.
  • Communication DNP3 et IEC61850 GOOSE
  • Cybersécurité permettant de rencontrer les requis de NERC CIP

Configurations matérielles

  • ALP-2000 : Combinaison de douze (12) entrées de courant ou de tension, six (6) entrées numériques, quatre (4) sorties à relais, deux (2) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

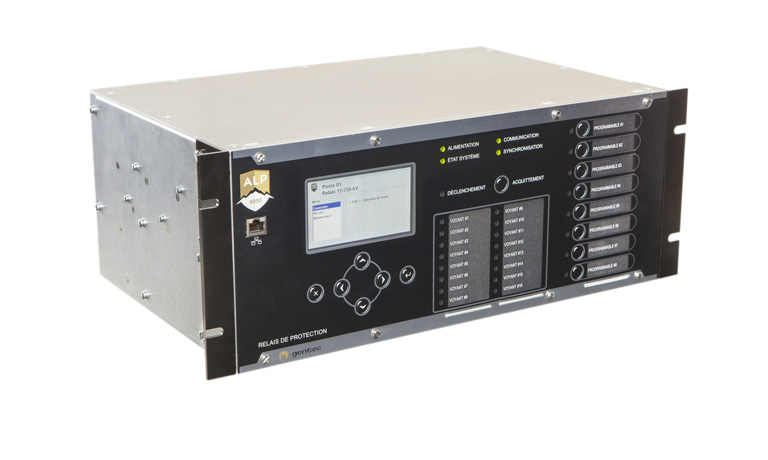

  • ALP-4000: Combinaison de vingt-quatre (24) entrées de courant ou de tension, seize (16) entrées numériques, seize (16) sorties à relais, huit (8) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

Principales caractéristiques et avantages:

  • Détection des impulsions de surtension (DCT)
  • Inclus les fonctions ANSI 27, 50, 50N, 51, 51N, 59, 67, 81, 81R et LOV
  • Logique programmable
  • Communication DNP3 et IEC61850 GOOSE
  • Cybersécurité permettant de rencontrer les requis de NERC CIP
  • Serveur WEB sécurisé pour le téléchargement sécuritaire et facile des réglages et des oscillogrammes, et la visualisation des mesures en temps réel
