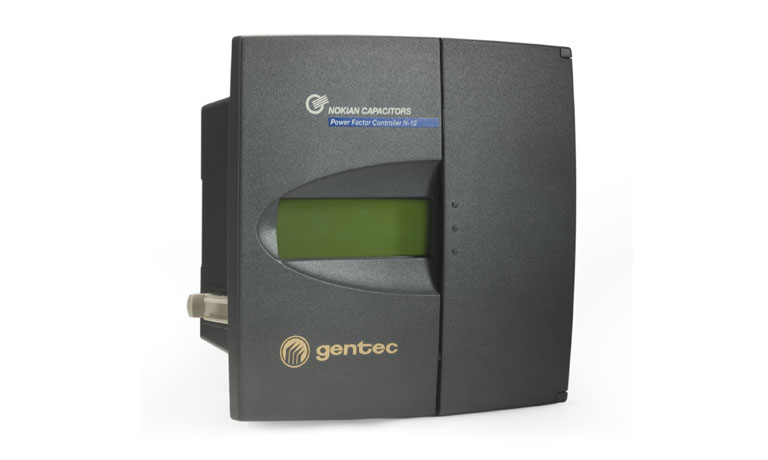

Série N12 et NC12

Contrôleur de facteur de puissance et puissance réactive

Les régulateurs de facteur de puissance Gentec de la série N12 et NC12 fournissent à votre réseau des fonctions efficaces de compensation, de mesure et de supervision de puissance réactif. Ces applications comprennent notamment la régulation automatique des batteries de condensateurs de basse et moyenne tension (syntonisé, anti-résonnant et conventionnelle)

ENTRÉES

  •  Type de connexion : phase à phase ou phase à neutre
  •  Insensibilité à la polarité du transformateur de courant
  •  Insensibilité à la polarité de rotation de phase
  •  Plage du rapport du transformateur de courant : 25/5 A… 6000/5 A (tous les types)
  •  Plage du rapport du transformateur de courant : 25/1 A… 6000/1 A (NC-12 seulement)



SORTIES

Contacts de sortie (NF type « A ») C.A. : 2 A/250 V, 5 A/120 V



RÉGLAGE ET PARAMÈTRES

  •  Établissement du cos φ cible : 0,85 ind., 0,90 cap.
  •  Deux cos φ cibles avec entrée de régulation externe (NC-12)
  •  Réglage manuel et automatique de tous les paramètres du régulateur
  •  Programmes d’établissement des relais :en chaîne, normal, circulaire, optimal
  •  Différents nombres de combinaisons de relais
  •  Délai de reconnexion N-6 et N-12 : 10 à 600 s NC-12 : 10 à 900 s
  •  Configuration des relais : fixe, auto, déconnecté (NC-12)
  •  Application du générateur à quatre quadrants
  •  Commutation manuelle des relais
  •  Communication Modbus RTU
