Relais de transformateur


La série ALP couvre la protection différentielle et tient compte de l’erreur des transformateurs de courant en procurant un réglage à double pente. Les phénomènes d’ultrasaturation du transformateur lors de la mise sous tension produisant de très faibles niveaux de deuxième harmonique sont couverts convenablement par l’algorithme de blocage SÉCURITAIRE.

  • Applications pour les transformateurs jusqu’à six (6) enroulements
  • Applications là où une protection différentielle de courant est requise
  • Communication DNP3 et IEC61850 GOOSE
  • Cybersécurité permettant de rencontrer les requis de NERC CIP

Configurations matérielles

  • ALP-2000 : Combinaison de douze (12) entrées de courant ou de tension, six (6) entrées numériques, quatre (4) sorties à relais, deux (2) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

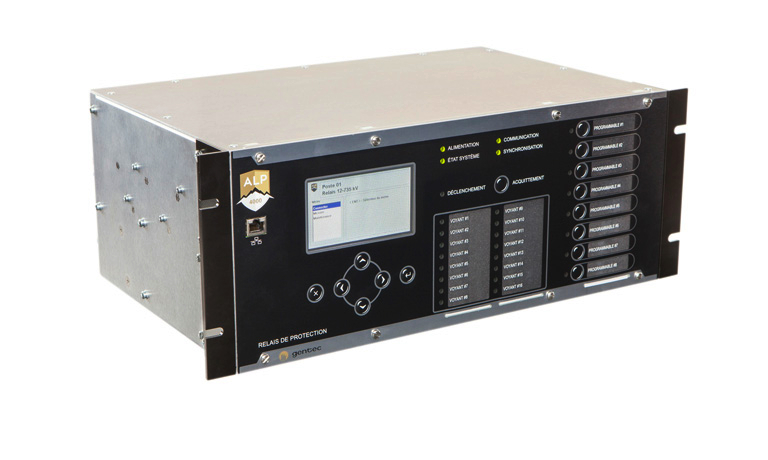

  • ALP-4000: Combinaison de vingt-quatre (24) entrées de courant ou de tension, seize (16) entrées numériques, seize (16) sorties à relais, huit (8) sorties de puissance rapides, jusqu’à quatre (4) ports Ethernet optiques

Principales caractéristiques et avantages:

  • Plateforme basée sur les technologies les plus modernes avec une très grande puissance de traitement et de stockage.
  • Blocage SÉCURITAIRE adapté pour les transformateurs produisant de très faibles niveaux de deuxième harmonique à la mise sous tension
  • Action de la protection différentielle sans retenue en aussi peu que 1,4 cycles pour garder votre transformateur intact et éviter les faux déclenchements lors d’un courant d’appel de magnétisation
  • Meilleure précision des lectures analogiques
  • Un des taux d’échantillonnage les plus haut de l’industrie permettant un enregistrement et une analyse plus précise des formes d’ondes lors de défauts
  • Un relais de protection sécuritaire, robuste et fiable, respectant les plus récentes normes de l’industrie.
  • Des fonctions de protection, de mesurage, d’automatisation et de surveillance intégrées dans un seul produit
  • Interfaces conviviales facilitant l’ingénierie, la configuration, la mise en route et l’opération.
  • Une solution flexible pour la détection et le traitement des phénomènes électriques non-conventionnels.
  • Applications pour les transformateurs jusqu’à six (6) enroulements en incluant la supervision de la tension primaire et secondaire
  • Serveur WEB sécurisé pour le téléchargement sécuritaire et facile des réglages et des oscillogrammes, et la visualisation des mesures en temps réel
